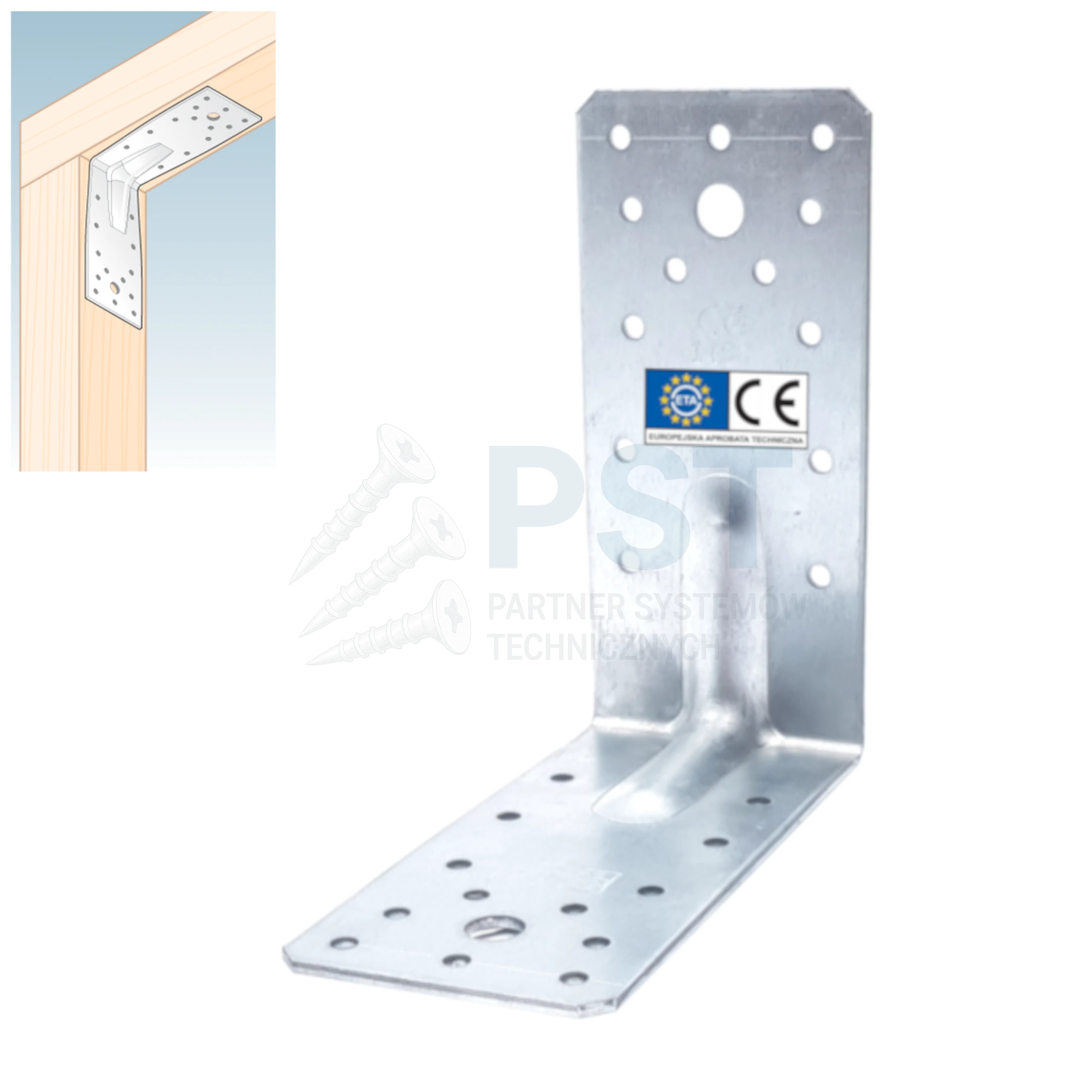

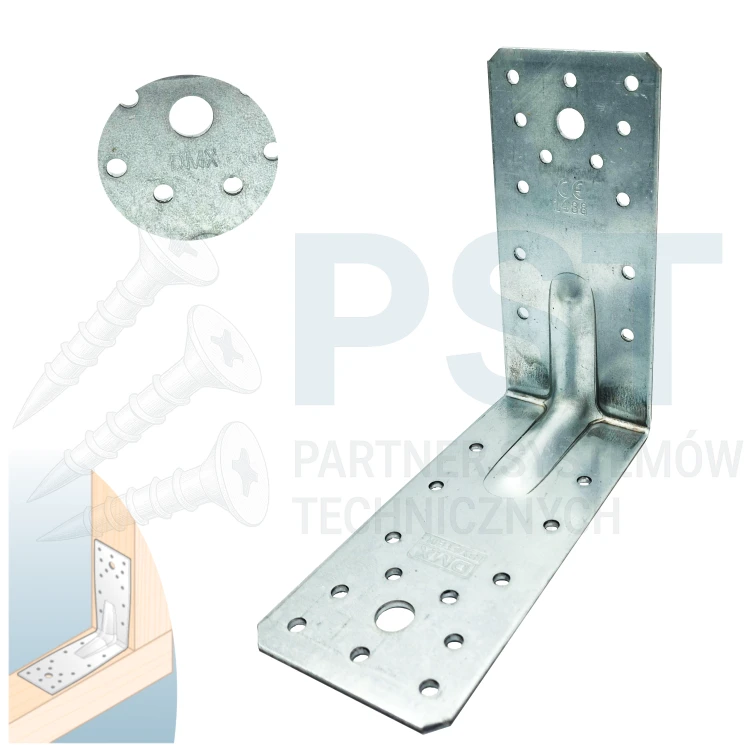

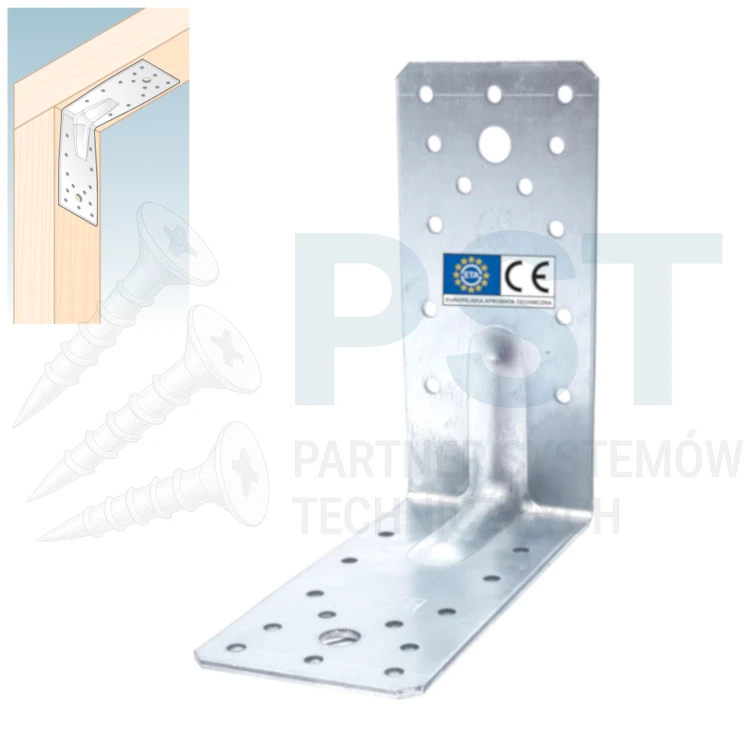

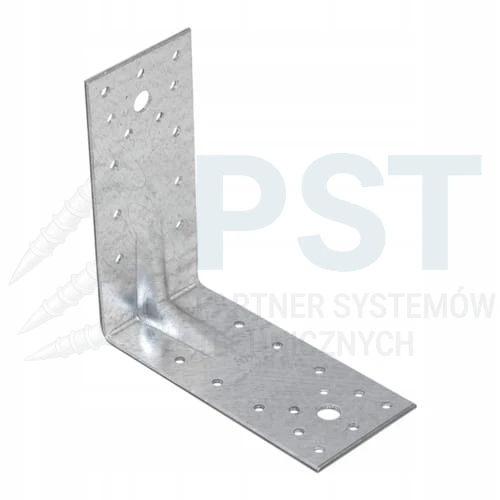

Kątownik ciesielski łączeniowy KP5 140x140x65

Kątownik z przetłoczeniem KP5 140x140x65 mm to solidny łącznik ciesielski przeznaczony do wykonywania wytrzymałych połączeń kątowych 90° w konstrukcjach drewnianych o większych przekrojach.

Zastosowane przetłoczenie (żebro usztywniające) zwiększa:

• sztywność skrętną (torsional rigidity),

• odporność na zginanie (bending strength),

• stabilność węzła konstrukcyjnego,

• odporność na odkształcenia i wyboczenie.

Format 140 mm zapewnia dużą powierzchnię styku, co przekłada się na lepszy rozkład obciążeń w połączeniu.

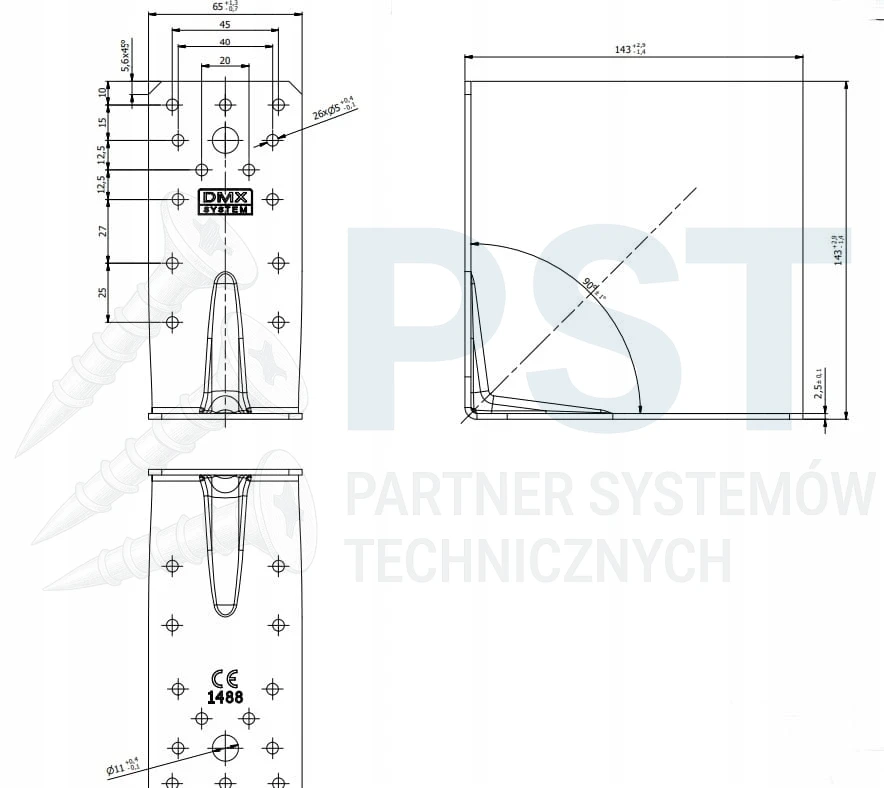

Dane techniczne:

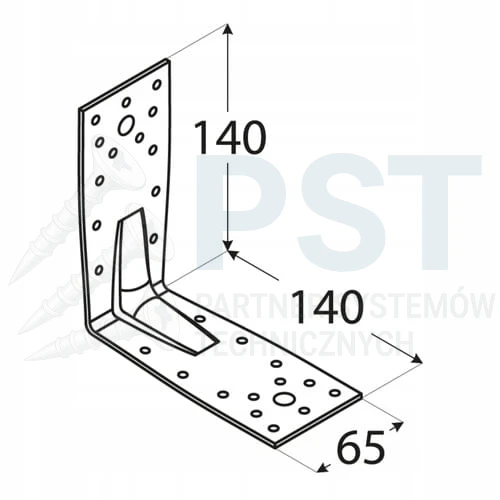

Wymiary: 140x140x65mm

Grubość blachy: 2,5 mm

Materiał: DX51D + Z275

Zabezpieczenie: cynk ZN

Nośność: 10,92 kN

ilość otworów - 26 otworów ø5mm, 2 otwory

Mocowanie: Gwoździe pierścieniowe ANCHOR fi 4; Wkręty do drewna fi 6, fi 10; Śruby M10, M12; Kotwy do betonu M10, M12.

Zastosowanie:

Kątowniki z głębokim przetłoczeniem wykazują się bardzo dużą wytrzymałością na zginanie.

Posiadają one szeroką gamę przemyślanych układów otworowania, dzięki czemu można je stosować zarówno w standardowych rozwiązaniach, jak i dobierać pod indywidualnie projektowane złącza.

Łączniki kątowe są podstawowym elementem łączącycm dla krzyżowych połączeń prostopadłych.

Mogą też pełnić funkcję wspornika w połączeniu belki ze słupem.

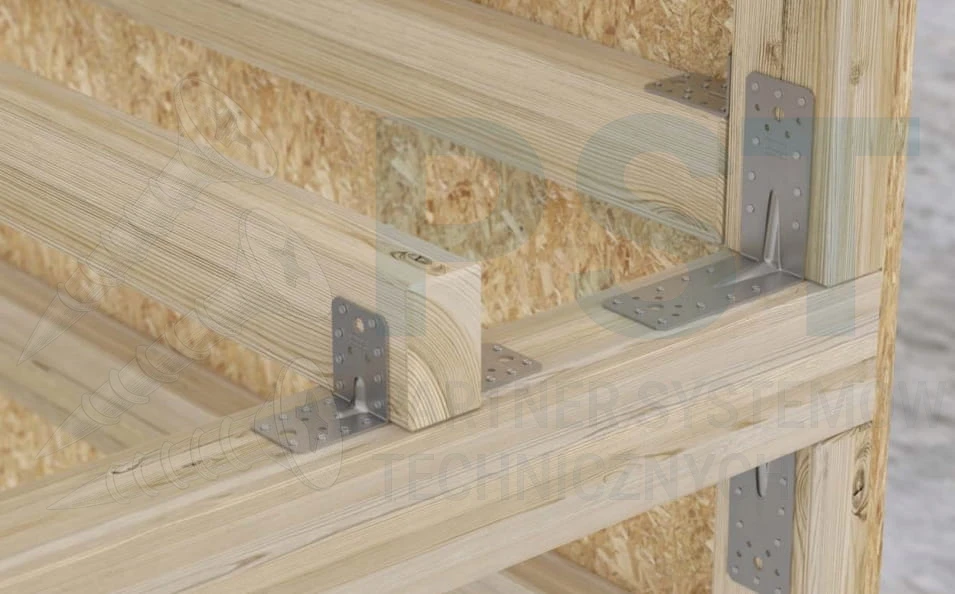

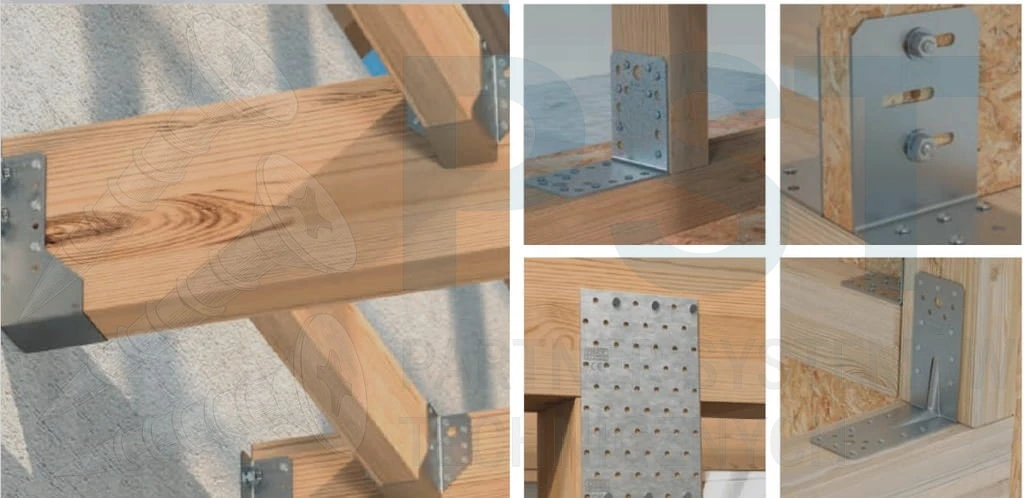

PRZYKŁADY KONSTRUCJI Z ZASTOSOWANIEM KĄTOWNIKÓW KP

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji
