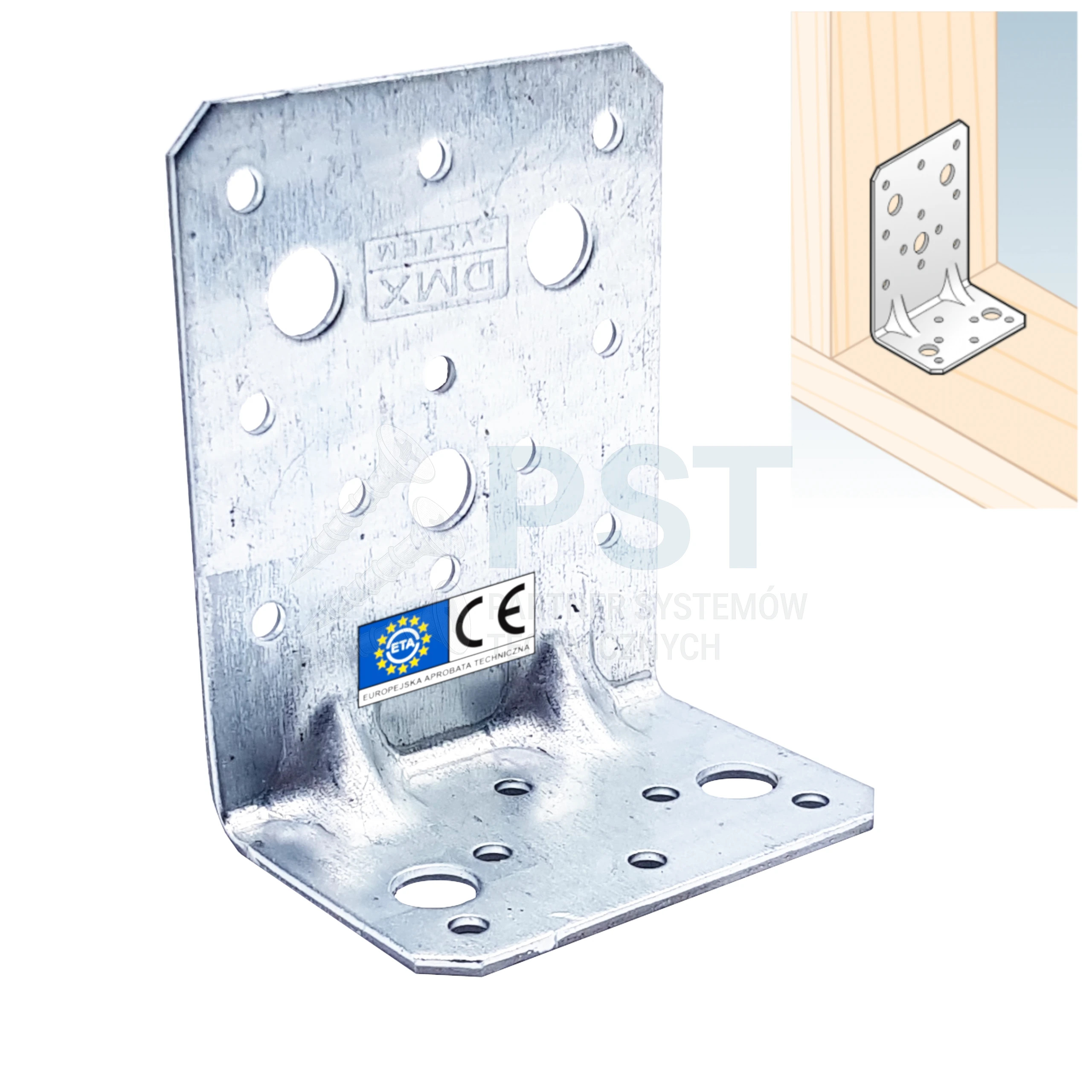

Kątownik montazowy KPK12 95x53x75x2,5

Kątowniki KPK  charaktryzują się odejściem od tradycyjnych układów otworowania na rzecz dostosowania się do wymagań Eurokodu, gdzie jedną z naistotniejszych rzeczy jest zachowanie minimalnych rozstawów i odległości pomiędzy gwoździami.

Posiadają one szeroką gamę przemyślanych układów otworowania, dzięki czemu można je stosować zarówno w standardowych rozwiązaniach, jak i dobierać pod indywidualnie projektowane złącza.

Zastosowanie:

* Kątowniki z głębokim przetłoczeniem wykazują się bardzo dużą wytrzymałością na zginanie.

* Posiadają szeroką gamę przemyślanych układów otworowania, dzięki    czemu można je stosować zarówno w standardowych rozwiązaniach,    jak i dobierać pod indywidualnie projektowane złącza.

* Łączniki kątowe są podstawowym elementem łączącycm dla       krzyżowych połączeń prostopadłych. Mogą też pełnić funkcję  wspornika w połączeniu belki ze słupem.

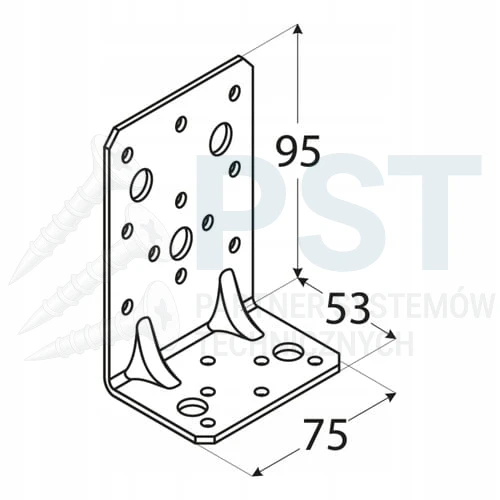

Specyfikacja techniczna:

wysokość: 95 mm

szerokość: 75 mm

długość: 53 mm

grubość blachy: 2,5 mm

ilość otworów: ø 5 - 17 otworów ø 11 - 5 otwory

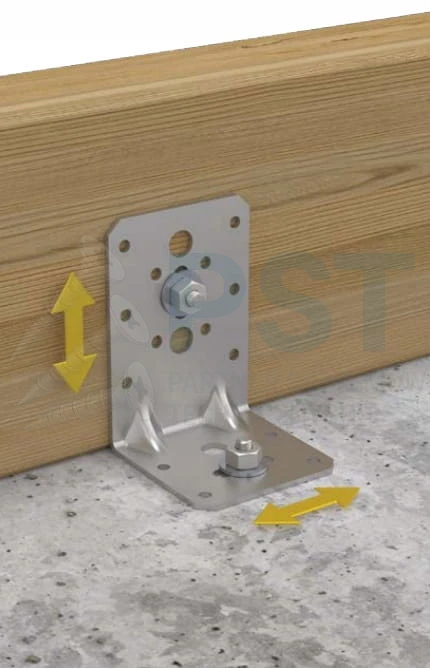

mocowanie: Gwoździe pierścieniowe ANCHOR .fi.4;Wkręty do drewna .fi.6, .fi.10; Śruby M6, M10; Kotwy do betonu M6, M10.

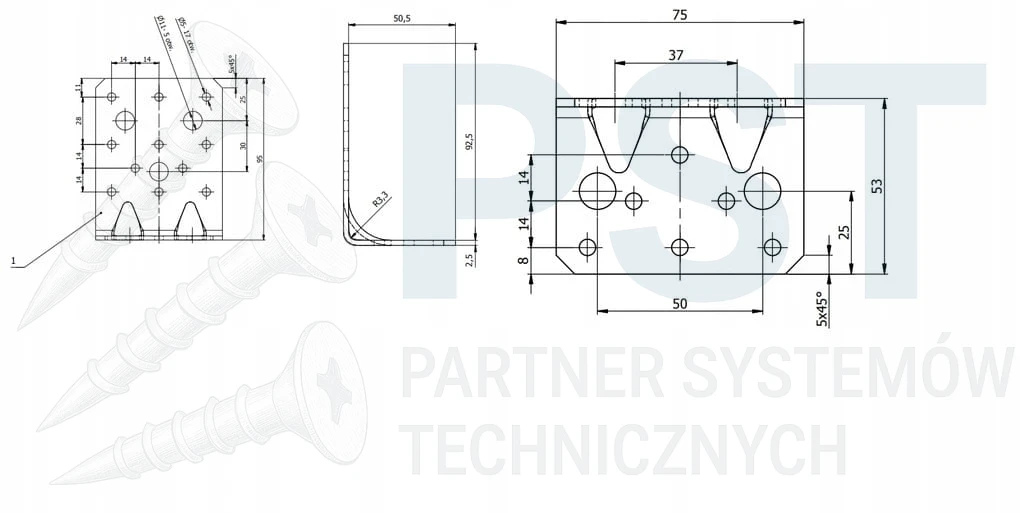

Rysunek techniczny

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji
