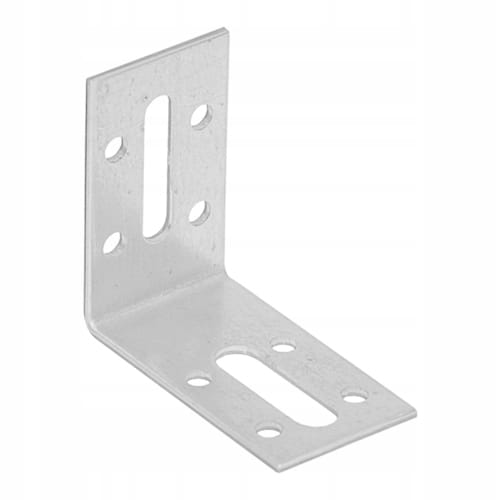

Kątownik łączeniowy KRD3 80x55x30 10 szt.

Łączniki ciesielskie Przydatne podczas budowania konstrukcji drewnianych takich jak : altany, wiaty, drewutnie, domki dla dzieci itp.

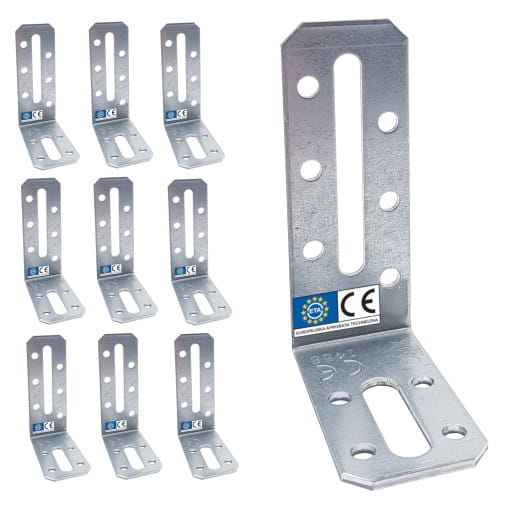

Aukcja dotyczy zakupu 10 szt. kątownika KRD3

Bogata oferta złącz i mocowań ciesielskich dostępna na pozostałych naszych aukcjach !!!

Dane techniczne:

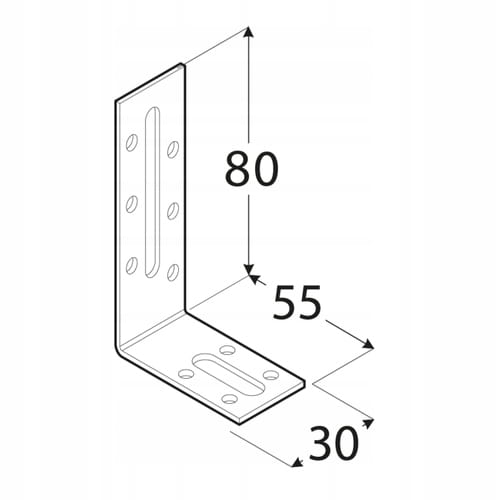

Wymiary: 80x55x30

Grubość blachy: 2,0 mm

Materiał: DX51D + Z275

Zabezpieczenie: cynk ZN

Otwory: ø5x10;  ø6,5×48,5; ø8,5×21,5

Nośność: 6,75kN

Mocowanie: Gwoździe pierścieniowe ANCHOR .fi.4; Wkręty do drewna .fi.6, .fi.8; Śruby M6, M8; Kotwy do betonu M6, M8.

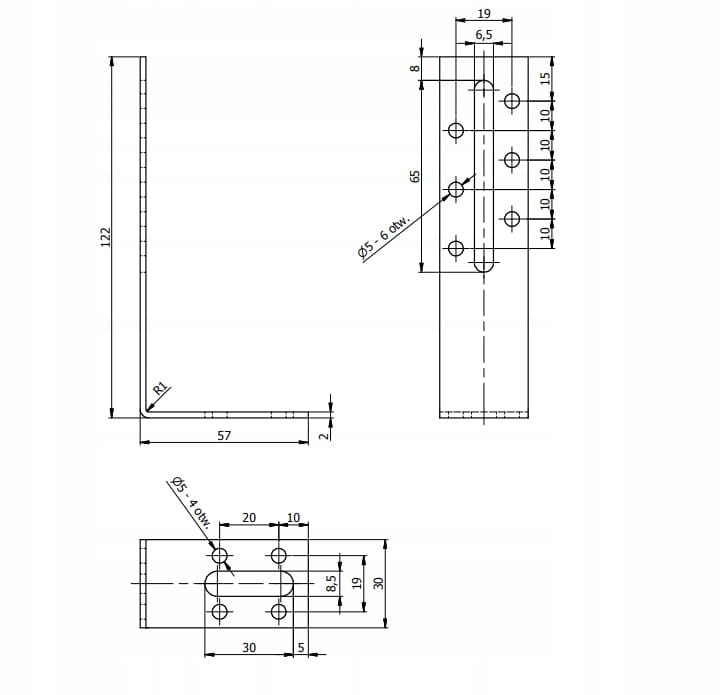

RYSUNEK TECHNICZNY

Zastosowanie:

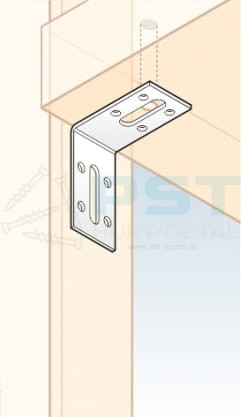

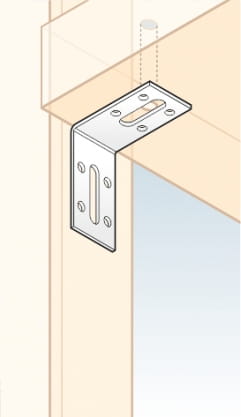

Przeznaczone do montażu okien oraz ścianek działowych z płyt K-G.

Podłużne otwory oprócz celów regulacyjnych pełnią też funkcję dylatacyjną.

Otwory fasolkowe można wykorzystać do wstępnego montażu, a montaż docelowy zrealizować z wykorzystaniem otworów okrągłych.

Umożliwia korektę wzajemnego ułożenia łączonych elementów jeszcze przed przybiciem gwoździ, co jest przydatne przy konstrukcjach skomplikowanych lub wymagających precyzyjnego montażu.

Możliwość wzajemnego przesuwania się w pewnym zakresie łączonych elementów sprawia, że nie występują w złączu obciążenia pochodzące od odkształceń czy zmiany wilgotności drewna.

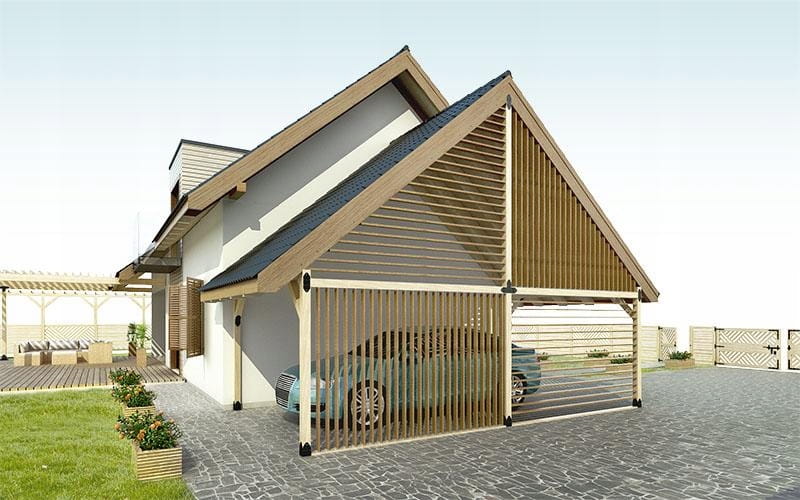

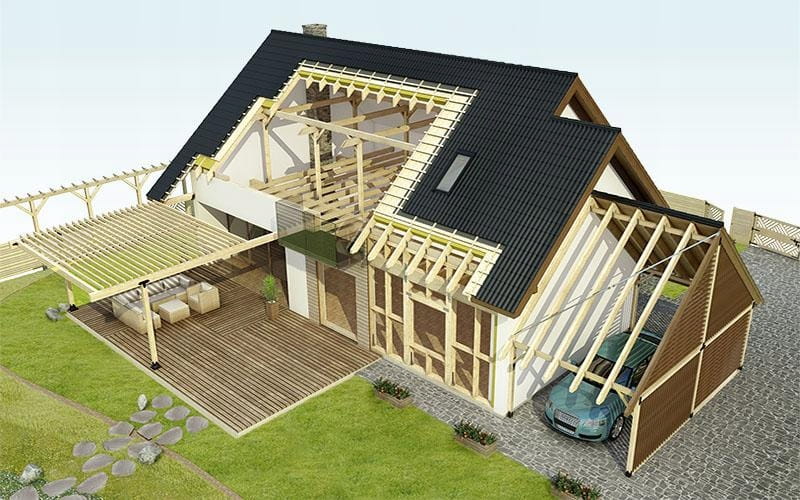

PRZYKŁADY KONSTRUCJI Z ZASTOSOWANIEM KĄTOWNIKÓW KRD
